发布日期：2017/7/11 16:19:08 所属分类：HDS系列静态混合器 访问统计：1919
*新型节能结构，换热效率高，水汽混合均匀。
*避免传统形式噪声大，产生震动等问题。
*设备小巧，不占空间，安装使用简单。
*设备寿命厂，无需维护，可长期保障系统的正常运行。
它是浴池给水、生产生活用热水供应及热水采暖系统中较理想的蒸汽加热设备。同时广泛用于食品酿造、医药、化工、石油、橡胶、造纸等行业的流体的混合与加热
|
HDSQ- |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
|
|
额定进水流量D1 |
1.2 |
2.5 |
4.5 |
7.0 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
|
|
加热 温差 |
20 |
0.039 |
0.081 |
0.146 |
0.228 |
0.325 |
0.520 |
0.813 |
1.138 |
1.951 |
3.145 |
5.366 |
|
40 |
0.081 |
0.188 |
0.303 |
0.471 |
0.672 |
1.076 |
1.681 |
2.353 |
4.034 |
7.057 |
11.092 |
|
|
60 |
0.125 |
0.261 |
0.469 |
0.730 |
1.043 |
1.669 |
2.609 |
3.652 |
6.261 |
10.952 |
17.217 |
|
|
80 |
0.173 |
0.360 |
0.649 |
1.009 |
1.441 |
2.306 |
3.603 |
5.045 |
8.649 |
15.135 |
23.784 |
|
表开式系统蒸汽消耗量表 (饱和蒸汽压力为0.4MPa)
|
HDQS- |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
|
|
额定进水流量D1 |
1.2 |
2.5 |
4.5 |
7.0 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
|
|
加热 温差 |
70－95 |
0.054 |
0.112 |
0.201 |
0.312 |
0.446 |
0.714 |
1.116 |
1.562 |
2.678 |
4.687 |
7.366 |
|
70－110 |
0.088 |
0.183 |
0.330 |
0.514 |
0.734 |
1.174 |
1.830 |
2.569 |
4.404 |
7.706 |
12.110 |
|
|
70－130 |
0.137 |
0.286 |
0.454 |
0.800 |
1.143 |
1.829 |
2.857 |
4.000 |
6.857 |
12.000 |
18.807 |
|
循环系统蒸汽消耗量表(饱和蒸汽压力为0.4MPa)
|

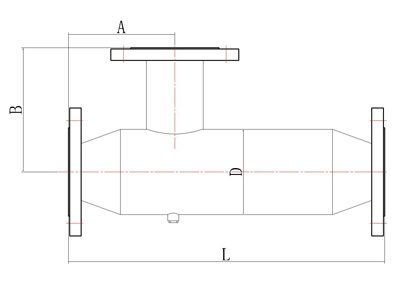

型 号 |
HDSQ-I |
||||||||||||
|
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24I |
24II |
32 |
40 |
48 |
||
|
安装尺寸 |
A |
105 |
130 |
220 |
450 |
||||||||
|
B |
105 |
130 |
170 |
300 |
|||||||||
|
L |
240 |
360 |
660 |
1200 |
|||||||||
|
水侧法兰 |
DN |
32 |
50 |
100 |
200 |
||||||||
|
汽侧法兰 |
DN |
40 |
65 |
125 |
250 |
||||||||
|

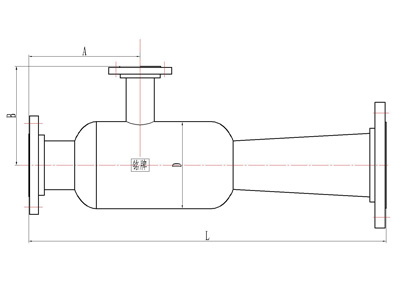

型 号 |
HDSQ-II |
||||||||||||
|
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24I |
24II |
32 |
40 |
48 |
||
|
安装尺寸 |
A |
145 |
180 |
240 |
360 |
||||||||
|
B |
125 |
160 |
190 |
300 |
|||||||||
|
L |
450 |
700 |
1000 |
1600 |
|||||||||
|
水侧法兰 |
DN |
50 |
80 |
125 |
200 |
||||||||
|
汽侧法兰 |
DN |
40 |
65 |
100 |
150 |
||||||||
|
型 号 |
HDSQ-I |
||||||||||||
|
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24I |
24II |
32 |
40 |
48 |
||
|
安装尺寸 |
A |
180 |
210 |
250 |
300 |
||||||||
|
B |
150 |
190 |
230 |
280 |
|||||||||
|
L |
400 |
640 |
1100 |
1500 |
|||||||||
|
水侧法兰 |
DN |
50 |
100 |
150 |
200 |
||||||||
|
汽侧法兰 |
DN |
32 |
65 |
80 |
125 |
||||||||
1、汽水混合加热器可水平安装，也可以竖直向上安装，蒸汽入口应水平或向下；
2、汽水混合加热器前后装设阀门、压力表及温度计，以便于观察和调节加热器
工作状况；
3、汽水混合加热器宜设置旁通(水侧)，便于操作；
4、蒸汽管道应就近设置止回阀，防止倒流；
5、蒸汽管道应设置过滤器，调节阀门等；
6、启动时，应先通水，再通汽；停机时，先关断汽源，再断水；
7、建议在汽水混合加热器的蒸汽入口前设置减压稳压装置，进入汽水混合加
热器的蒸汽压力≤0.8MPa，并保持蒸汽压力的稳定；
8、在循环系统中，汽水混合加热器宜安装在水泵的吸水侧，并保证加热器与
水泵之间的管道距离大于加热器本体长度的三倍；
9、进水压力和水量尽量保证稳定，当水量变化较大时，建设在蒸汽管道上设
置自动控温装置；
10、当汽水混合加热器热水出口端的管道必须要转向时，建议加热器与弯头之
