HDJR型列式反冲洗过滤器



产品简介：



HDJR型列式过滤器系统中共有3组以上并联的过滤器组件组成，当过滤器反冲洗时，其中1组在反冲，其余几组过滤器在正常过滤。过滤系统的阀门可选用耐温达250℃的V型软密封球阀，执行机构采用双室转角式气缸。过滤元件可选用进口的“金属锲形缠绕丝网”，该滤芯具有很高的强度和耐用性，可以耐受过滤反冲时周期循环性的冲击，还具有容易清洗的优点，因为锲形网是一种近乎二维的滤网，它没有颗粒堆积堵塞的死区。

u  本过滤器的现场设有手动控制按钮，可以在现场对过滤器进行强制反冲洗。

u  在系统不停车的情况下自动反冲洗过滤元件，减少非计划停工，降低产品成本；

u  具有气动或电动程序控制(可选) ，性能稳定，工作可靠；

u  装置处理量增加可以在较少的投资下增加过滤单元，即能满足工艺要求；

u  实现计算机终端控制和远程通讯，随时监控和修改系统工作状态；

u  专用的滤芯，有效地降低了过滤时的压力损失，延长过滤时间，减少维护费。





应用领域：



     列式反冲洗过滤器适用于从汽油到重型焦化汽油、柴油及渣油、污水和其它要求净化处理的流体物质，有效地保证管路上及装置上的设备，防止被堵塞而降低使用寿命的可能，具备了冲洗较干净、污油量少、自动化程度高等性能，从而避免采用固定式过滤器因杂质堆积而需频繁拆卸过滤器、冲洗过滤元件及更换损坏滤网的经济损失。



详细参数：



u  工作压力:1.6MPa(标准型)；2.5MPa(特殊型)；

u  工作温度:环境温度：-40℃～180℃；250℃(特殊型)；

u  过滤精度:去除5μm、10μm、15μm、20μm、25μm、30μm、40μm的颗粒；

u  介质流量:≤200×104t/a；

u  电源电压:DC24V 或AC220V；

u  气源压力:≥0.35MPa；

u  反洗方式:压差自动，定时自动，手动控制；

u  防爆等级:DIICT6或DIIBT4；

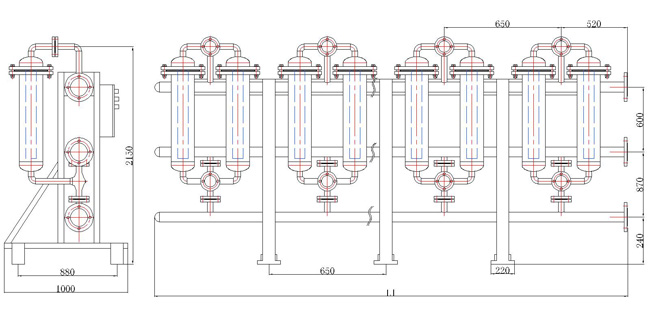

u  外形尺寸:1000(宽)×2150(高)×(2150～5400)(长)；(视单元数而定)。







公称直径(DN)	L1	L2	L3	单元数
150	2150	1350	650	3列6单元
150	2800	2000	1300	4列8单元
150	3450	3650	1950	5列10单元
150	4100	3300	2600	6列12单元
150	4750	3950	3250	7列14单元
150	5400	4600	3900	8列16单元
