全自动过滤系统

发布日期：2017/7/23 15:11:09　所属分类：全自动过滤系统　访问统计：2456

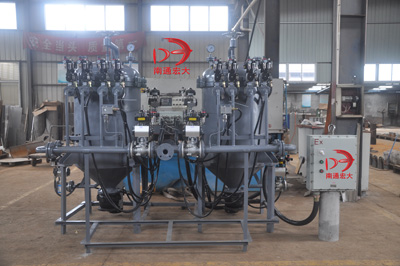

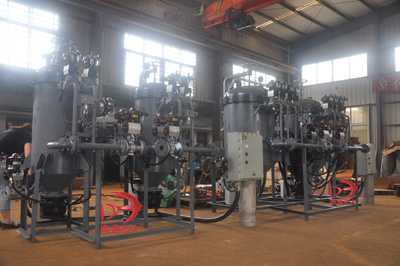

全自动过滤系统由过滤器与全自动控制系统两部分组成，适用于各种过滤器。通过电脑及程序控制，在不间断工艺流程情况下，方便地对滤芯进行联机或脱机交替冲洗及更换。令整体的运转成本降低，减少能源损耗，提高工作效率，是许多工业领域、工艺流程中获得高洁净介质的可靠、理想的过滤设备。

*根据不同过滤器形式，过滤精度范围广，介质稳定；

*通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的介质波动，无需人工干预；

*控制系统反应灵敏，运行较精确，同时具备时间设定、压差设定和手动运行多种运行功能，可以根据不同介质和过滤精度灵活调整反洗压差或时间设定值；

*结构设计紧凑合理，占地面积小，安装移动灵活方便。

*设备易损件少，无耗材，运行维护费用低，操作管理简单。

*应用领域广，可适用不同介质过滤要求。

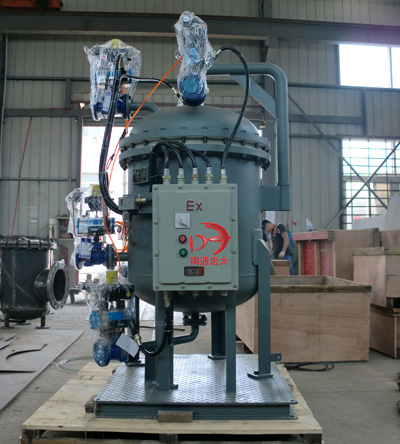

全自动控制系统采用防爆仪表配电柜（盘）；采用德国西门子S7-200PLC作控制器，与DCS（和利时）采用458通讯；主要元器件中，断路器等采用法国施耐德品牌元器件，继电器采用欧姆龙继电器。表2-1为主要元器件表，图2-1为防爆仪表配电柜外形尺寸图，整个系统符合国家安全防爆要求。

注：1、防爆控制柜面板上的电源开关、按钮均由防爆厂家负责安装。2、西门子DP通讯模块EM277系选配。

图2-1 防爆仪表配电柜外型尺寸图、内部元器件分布图

1、使用前，必须详细阅读本使用说明书，必须检查本设备与使用要求是否一致，介质流向必须与设备上的流向标记一致。

2、正确接入电源L、 N、接地，电压220V I＜3A。

3、DCS系统与西门子PLC采用485进行通讯，可实时对系统进行监控，监控数据：#1~#5阀的导通（闭合），#1差压计动作与否（注：直接监控PLC的输入输出点）。

4、如需通过profibus通讯，需选配硬件EM277模块。

5、差压计动作压力可手动调节设定，出厂设定0.1MPa，具体调节参照使用手册。

6、按钮均具有一键启停功能；启用时打开电源，按红色按钮，设备投入正常运行；按绿色按钮，压干过滤器内水分。

7、压缩空气压干过滤器内水分时间由PLC内置电位器0调节（时间设定范围为1--50分钟），出厂时间设定为10分钟。

8、反冲洗时间由PLC内置电位器1调节（时间设定范围为1--50分钟），出厂时间设定为30分钟。

9、物料泵可由15号线、N控制；反洗水泵由16号线、N控制；控制电压220V，控制电流I＜1A；

10、设备优秀选择安装于室内，以便保证PLC控制柜内温度不超过55摄氏度，否则会影响PLC使用寿命和正常工作。

11、勿（尽量避免）与机组材料无化学相容性的物质接触，保持机组内无浸蚀、外表面洁净明亮。
