HDSG型罐用喷射混合器

产品简介

*结构可靠、无须保养、无泄露、无混合死角、简洁、环保、节能。

*克服了传统顶式及侧向式搅拌如易泄露，操作费用高等固有弊端。

*运行稳定，性能效率较高，成本低廉。

*多种材料加工，可运用于不同工况条件。

应用领域

主要用于容器、储罐和中和池，完成如成品油调合、酸碱中和，防沉降、防自聚等工艺过程，可以说只要用离心泵可以传送翻转液体，就可以使用这种HDSG罐用喷射混合器。

结构原理

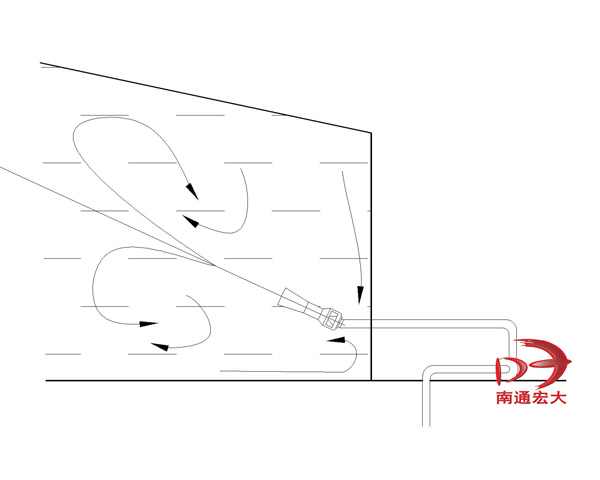

从混合喷射器喷嘴中喷出的液流以其高速度在其锥形入口内形成低压，从而从罐中吸咐并带动一股液流，使其加速，在喷射器内高度涡漩，产生了一个内部混合液在混合喷射出口处，这种混合速度部分被转换为压力，使从喷射器中喷出的混合液成圆锥状扩散，并将其周围的液体带起来，达到罐内液体混合、中和的目的（流体混合示意图如左图2-1中箭头所表示）。

技术指标：液-液混合不均匀度系数，分散度5～20μm。

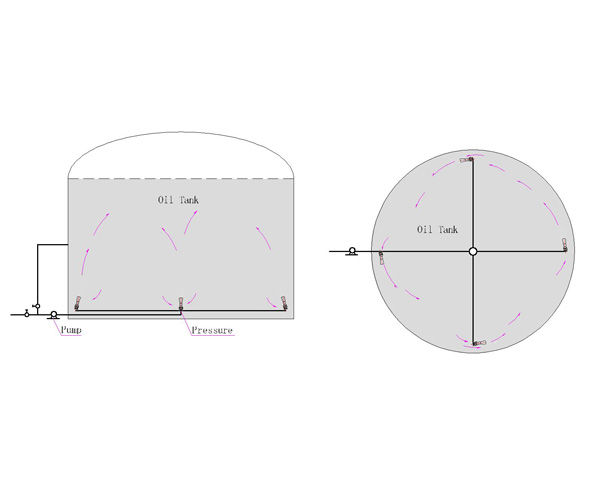

如果一个或几个HDSG系列罐用喷射混合器排列正确的话，在罐中就产生了一个三维射流，它把整个罐内的物质进行均匀混合，而不产生旋转的运动，能使大容量罐中物料宏观上达到均匀混合。如下图2-2所示：

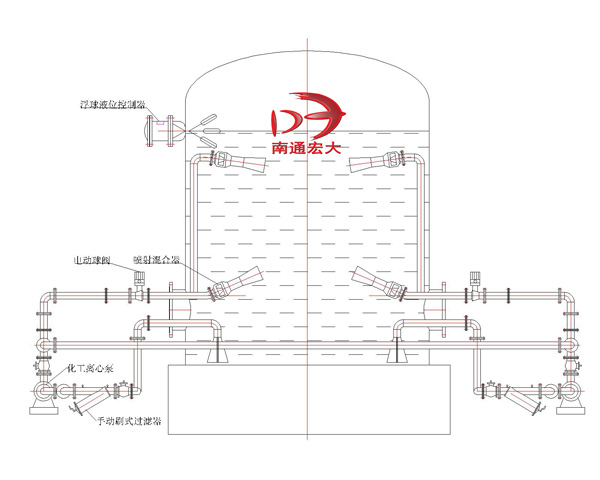

说明：系统液位顶部没有自动液位控制装置，与上部喷头联锁，当液位低于警戒线时自动液位控制装置发出信号使上部喷头停止工作。

详细参数

罐用喷射混合器的示意图如下图4-1所示（左为法兰连接型罐用喷射混合器示意图，右为螺栓连接型罐用喷射混合器示意图。）

产品规格型号如表4-1,4-2所示：

表4-1　螺纹连接型罐用喷射混合器

尺寸	HDSG-1-R	HDSG-2-R	HDSG-3-R	HDSG-4-R	HDSG-5-R	HDSG-6-R	HDSG-7-R
d	Rc3/4	Rc1	Rc1 1/2	Rc1 1/2	Rc2	Rc3	Rc4
L	170	220	265	345	400	520	610
h	20	24	24	24	30	33	40
D	52/50	60/60	75/70	85/80	100/90	125/120	160/150

注：表中尺寸为材质不锈钢/塑料混合器

表4-2 法兰连接型罐用喷射混合器

尺寸	HDSG-1-F	HDSG-2-F	HDSG-3-F	HDSG-4-F	HDSG-5-F	HDSG-6-F	HDSG-7-F
d	20	25	40	40	50	80	100
L	205/170	255/220	300/265	380/345	440/400	570/520	660/610
D	52/50	60/60	75/70	85/80	100/90	125/120	160/150

注：1、表中尺寸为材质不锈钢/塑料混合器

2、无特殊要求，法兰标准为HG20592—2009 PNl.0。

* HDSG系列混合器喷射器应尽可能安装在最深的位置，这样在液体量少的情况下也能保证取得有效的混合效果。

* 对于一些容易形成泡沫的液体来说，可以使液面高于混合喷射器1至2m，就可避免产生泡沫。

产品选型

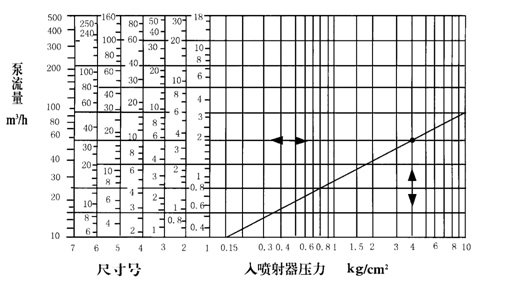

HDSG系列罐用喷射式混合器型号和尺寸号的安排十分巧妙，对于一般的工艺要求来说，总能找到理想的混合器，根据下列功率曲线图6-1，您总能得到满意的答案。

示例：已知：罐直径：3600mm；罐高度：8m翻转泵流量：10m3／h；　　　　　

入混合器压力：4kg／cm2；翻转次数：0.5h／次

求解：罐用喷射式混合器的型号。　　　

解：根据功率曲线图，罐用喷射式混合器型号应选：HDSG-4
