发布日期：2017/7/25 22:17:46 所属分类：HDS系列静态混合器 访问统计：3174

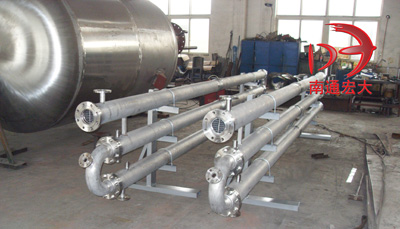

HDS型静态混合器是一种先进的单元设备，主要运用流体流动和内部单元实现各种流全的混合以及结构特殊的设计合理性，具有混合效果好，能耗省，体积小，见效快，处理量大，容易放大和易于实现连续混合工艺等特点。
静态混合器广泛应用于塑料、化工、医药、矿冶、食品、日化、农药、电缆、石油、造纸、化纤、生物、环保等多个行业。由于该产品耗能低、投资省、效果好、见效快，为用户带来了可观的经济效益。
我公司生产的静态混合器共分为K、V、H、X、L五大类，涉及到液-液、液-气、液-固、气-气的混合、乳化、中和、吸收、萃取、反应和强化传热的几大类过程。其适用面及特性比较如表所示。
表 五类静态混合器适用面及特性比较
|
型号 |
适用范围 |
技术特点 |
|
HDSK |
适用于石油、化工、炼油、制药、环保、食品、精油加工、合成化学、印刷油墨、塑料挤出、涂膜等生产部门的均质混合、反应、配色、强化传热等过程。对于小流量及固～液相混合，流体粘度≤１０６厘泊的高粘度介质尤为适用。 |
最高分散程度≤１０μｍ，混合不均匀度系数≤７％ |
|
HDSV |
适用于石油化工、精细化工、炼油化工、冶炼等行业的气～气，气～液、液～液的混合、如花、吸收、萃取等工艺过程，流体粘度≤１０2厘泊。 |
最高分散程度１～２μｍ，气～液、液～液相混合不均匀度系数≤１～５％ |
|
HDSH |
适用于中高粘度或少量固体的混合、乳化、传热等过程，流体粘度≤ １０５厘泊。 |
|
|
HDSX |
适用于中高粘度或少量固体的混合、乳化、传热等过程，流体粘度≤ １０５厘泊。 |
混合不均匀度系数≤５％ |
|
HDSL |
适用于高粘度，特别是安装距离有限、混合分散要求高的工业领域，流体粘度≤１０６厘泊。 |
最高分散程度１～２μｍ，混合不均匀度系数≤１～３％ |

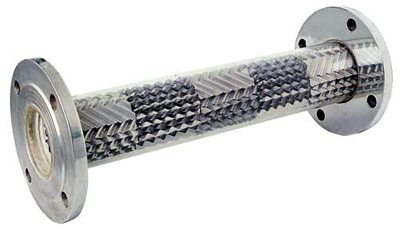

HDSV型静态混合器内部单元是由精心设计的波纹片组装而成,它能使不同流体在三维空间内作Z字形流动，各自分散彼此种型号的静态混合器中，HDSV型的混合效果较好。
汽油调合、柴油调合、油品调合、盐水中和、酸碱中和、煤气混合等。
如下表所示：（实际长度L可以根据顾客工业要求确定）
表3-2 HDSV型静态混合器标准型号表
|
规格型号 |
DN (mm) |
dh (mm) |
Q(m3/h) |
规格型号 |
DN (mm) |
dh (mm) |
Q(m3/h) |
|
HDSV-2.3/20 |
20 |
2.3 |
0.5～1.2 |
HDSV-5～20/200 |
200 |
5～20 |
56～110 |
|
HDSV-2.3/25 |
25 |
2.3 |
0.9～1.8 |
HDSV-5～20/250 |
250 |
5～20 |
88～176 |
|
HDSV-3.5/32 |
32 |
3.5 |
1.4～2.9 |
HDSV-5～30/300 |
300 |
5～30 |
125～250 |
|
HDSV-3.5/40 |
40 |
3.5 |
2.2～4.5 |
HDSV-7～30/350 |
350 |
7～30 |
173～346 |
|
HDSV-3.5/50 |
50 |
3.5 |
3.5～7 |
HDSV-7～30/400 |
400 |
7～30 |
226～452 |
|
HDSV-3.5/65 |
65 |
3.5 |
5～12 |
HDSV-7～30/450 |
450 |
7～30 |
286～572 |
|
HDSV-5/80 |
80 |
5 |
9～18 |
HDSV-7～30/500 |
500 |
7～30 |
353～706 |
|
HDSV-5/100 |
100 |
5 |
14～28 |
HDSV-7～30/600 |
600 |
7～30 |
505～1010 |
|
HDSV-5～7/125 |
125 |
5～7 |
24～34 |
HDSV-7～30/1000 |
1000 |
7～30 |
1413～2826 |
|
HDSV-5～7/150 |
150 |
5～7 |
30～60 |
HDSV-15～30/1200 |
1200 |
15～30 |
1630～3260 |

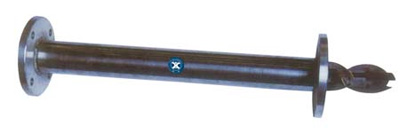

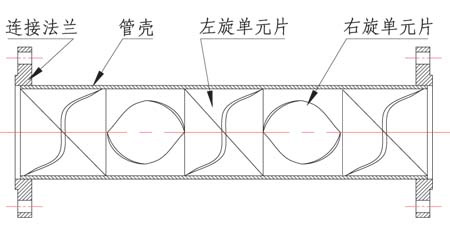

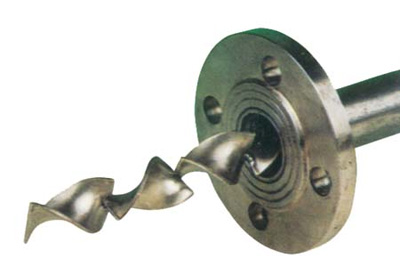

HDSK型静态混合器又称单螺旋形静态混合器，它的单元是扭转180度或270度螺旋板，安装入管时相邻的螺旋分别右旋。与HDSV型静态混合器相比，HDSK型的混合效果较差，具有明显的放大效应，但是HDSK型不容易堵塞，适用于较脏的物料。
化工、石油、制药、食品、精细化工、塑料环保、合成纤维、注塑、配色、造纸、桨氯混合、溶剂脱沥青、酸碱中和、沥青调油品调和工业萘脱酚、液态烃脱硫醇、高分子材料混合、配色、传热等。
如下表所示：（实际长度L可以根据顾客工业要求确定）
表3-3 HDSK型静态混合器标准型号表
|
规格型号 |
DN (mm) |
dh (mm) |
Q(m3/h) |
规格型号 |
DN (mm) |
dh (mm) |
Q（m3/h) |
|
HDSK-5/10 |
10 |
5 |
0.15～0.3 |
HDSK-50/100 |
100 |
50 |
14～28 |
|
HDSK-7.5/15 |
15 |
7.5 |
0.3～0.6 |
HDSK-62.5/125 |
125 |
62.5 |
22～44 |
|
HDSK-10/20 |
20 |
10 |
0.6～1.2 |
HDSK-75/150 |
150 |
75 |
31～64 |
|
HDSK-12.5/25 |
25 |
12.5 |
0.9～1.8 |
HDSK-100/200 |
200 |
100 |
56～110 |
|
HDSK-16/32 |
32 |
16 |
1.4～3.2 |
HDSK-125/250 |
250 |
125 |
88～177 |
|
HDSK-20/40 |
40 |
20 |
2.2～4.5 |
HDSK-150/300 |
300 |
150 |
127～255 |
|
HDSK-25/50 |
50 |
25 |
3.5～7.0 |
HDSK-175/350 |
350 |
175 |
173～346 |
|
HDSK-32.5/65 |
65 |
32.5 |
5.9～12 |
HDSK-200/400 |
400 |
200 |
226～452 |
|
HDSK-40/80 |
80 |
40 |
9～18 |
HDSK-250/500 |
500 |
250 |
357～706 |

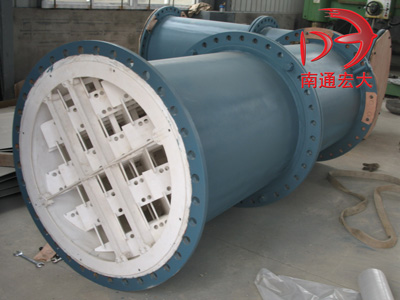

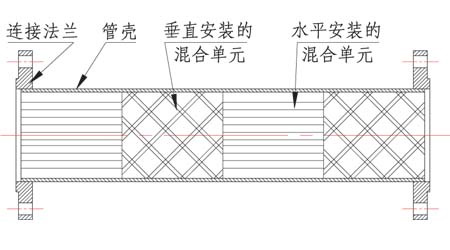

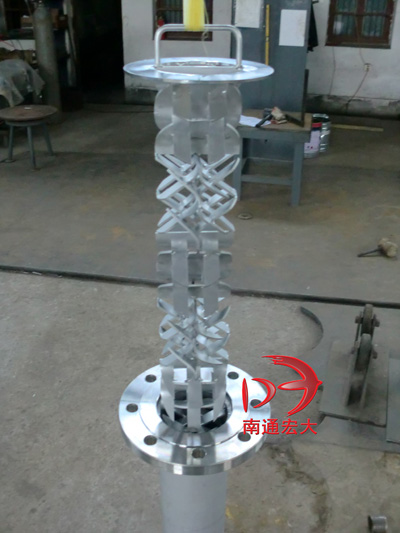

HDSX型静态混合器的内部单元由互相交叉的横条组成，横条与管壳的轴线成45°。SX型的混合效果介于HDSV和HDSK型之间。
高聚物混合、轻质酮苯脱蜡油、纸桨氯化漂白、原油注碱流程。
如下表所示：（实际长度L可以根据顾客工业要求确定）
表3-4 HDSX型静态混合器标准型号表
|
规 格 型 号 |
DN (mm) |
dh (mm) |
Q(m3/h) |
规 格 型 号 |
DN (mm) |
dh (mm) |
Q(m3/h) |
|
HDSX-12.5/50 |
50 |
12.5 |
3.5～7.0 |
HDSX-50/200 |
200 |
50 |
56～110 |
|
HDSX-16.25/65 |
65 |
16.25 |
6～12 |
HDSX-62.5/250 |
250 |
62.5 |
88～176 |
|
HDSX-20/80 |
80 |
20 |
9～18 |
HDSX-75/300 |
300 |
75 |
125～250 |
|
HDSX-25/100 |
100 |
25 |
14～28 |
HDSX-87.5/350 |
350 |
87.5 |
173～346 |
|
HDSX-31.25/125 |
125 |
31.25 |
22～44 |
HDSX-100/400 |
400 |
100 |
226～452 |
|
HDSX-37.5/150 |
150 |
37.5 |
30～60 |
HDSX-125/500 |
500 |
125 |
353～706 |

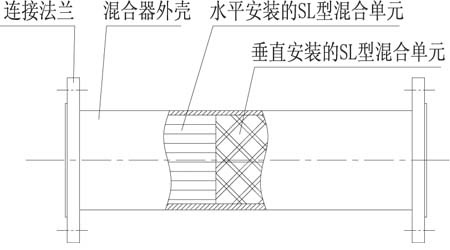

HDSL型静态混合器单元由特制交叉的横条按一定规律构成许多L型单元。
污水处理、高聚合物混合、传热反应、热交换器等。
如下表所示：（实际长度L可以根据顾客工业要求确定）
表3-5 HDSL型静态混合器标准型号表
|
规 格 型 号 |
DN (mm) |
dh (mm) |
Q(m3/h) |
规 格 型 号 |
DN (mm) |
dh (mm) |
Q(m3/h) |
|
HDSL-12.5/25 |
25 |
12.5 |
0.7～1.4 |
HDSL-100/200 |
200 |
100 |
56～110 |
|
HDSL-16/32 |
32 |
16 |
1.4～2.9 |
HDSL-125/250 |
250 |
125 |
88～176 |
|
HDSL-20/40 |
40 |
20 |
2.3～4.6 |
HDSL-150/300 |
300 |
150 |
127～255 |
|
HDSL-25/50 |
50 |
25 |
3.5～7 |
HDSL-175/350 |
350 |
175 |
173～346 |
|
HDSL-40/80 |
80 |
40 |
9～18 |
HDSL-200/400 |
400 |
200 |
226～452 |
|
HDSL-50/100 |
100 |
50 |
14～28 |
HDSL-250/500 |
500 |
250 |
353～706 |
|
HDSL-75/150 |
150 |
75 |
32～64 |
HDSL-300/600 |
600 |
300 |
410～814 |

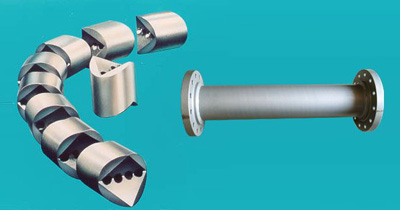

HDSH单元是由双孔道组成，孔道内放置螺旋片，相邻单元双孔道的方位错位90°，单元之间设有流体再分配室。
丙烯酰胺混合、高分子材料混合、配色、传热等
如下表所示：（实际长度L可以根据顾客工业要求确定）
表3-6 HDSH型静态混合器标准型号表
|
规格型号 |
DN (mm) |
dh (mm) |
Q(m3/h) |
规格型号 |
DN (mm) |
dh (mm) |
Q(m3/h) |
|
HDSH-3/15 |
15 |
3 |
0.1～0.2 |
HDSH-19/80 |
80 |
19 |
4.0～8.0 |
|
HDSH-4.5/20 |
20 |
4.5 |
0.2～0.4 |
HDSH-24/100 |
100 |
24 |
6.5～13.0 |
|
HDSH-5/25 |
25 |
5 |
0.5～1.1 |
HDSH-36/150 |
150 |
36 |
31～63 |
|
HDSH-7/32 |
32 |
7 |
0.9～1.8 |
HDSH-49/200 |
200 |
49 |
54～108 |
|
HDSH-9/40 |
40 |
9 |
1.6～3.2 |
HDSH-74/300 |
300 |
74 |
124～248 |
|
HDSH-12/50 |
50 |
12 |
2.3～4.6 |
HDSH-124/500 |
500 |
124 |
174～348 |
表4-1 静态混合器安装形式
|
型号 |
安装形式 |
|
HDSV |
气—液相：垂直安装（并流及逆流） |
|
液—气相：水平或垂直（自下而上）安装，装置效果相仿 |
|
|
气—气相：水平或垂直（气相密度差小，方向不限）安装 |
|
|
HDSX |
液—液相：水平或垂直（自下而上）安装，装置效果相仿 |
|
HDSL |
液—液相：水平或垂直（自下而上）安装，装置效果相仿 |
|
液—固相：水平或垂直（自下而上）安装 |
|
|
HDSH |
气—液相：两端法兰尺寸按产品公称直径放大一格来定，采用SL型安装形式 |
|
HDSK |
活络单元的产品通常以没有定位装置的一端为进口端。 |
|
液—液相：水平或垂直（自下而上）安装，装置效果相仿 |
|
|
液—固相：垂直装置（由上而下） |
静态混合器使用在管路中，它所产生的压力降并不大。使用静态混合器的系统压力比较高时，可忽略静态混合器产生的压力降；如果使用静态混合器的系统压力比较低时，就要校核静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我公司技术部联系。
表 2-1 HDSV型静态混合器雷诺系数与摩擦关系
|
|
HDSV-2.3型 |
HDSV-2.5型 |
HDSV-5-30型 |
|
|
空隙率ε |
0.88 |
0.909 |
1 |
|
|
层流区 |
范围 |
Re ε < 23 |
Re ε < 23 |
Re ε < 150 |
|
关系式 |
f=139/Re ε |
f=139/Re ε |
f=150/Re ε |
|
|
过渡流区 |
范围 |
23 < Re ε < 150 |
23 < Re ε < 150 |
--------------- |
|
关系式 |
f=23.1 Re ε -0.428 |
f=43.7 Re ε -0.631 |
--------------- |
|
|
湍流区 |
范围 |
150 < Re ε < 2400 |
150 < Re ε < 2400 |
Re ε > 150 |
|
关系式 |
f=14.1 Re ε -0.329 |
f=10.7 Re ε -0.350 |
f=1 |
|
|
完全湍流区 |
范围 |
Re ε > 2400 |
Re ε > 2400 |
-------------- |
|
关系式 |
f=1.09 |
f=0.702 |
-------------- |
|
表HDSX/K/L/H型静态混合器雷诺系数与摩擦关系
|
|
SX型 |
SK型 |
SL型 |
SH型 |
|
|
层流区 |
范围 |
Re ε < 13 |
Re D < 23 |
Re ε < 10 |
Reε< 30 |
|
关系式 |
f=285/Re ε |
ΨD =430/Re D |
f=156/Re ε |
ΨD =3500/Re D |
|
|
过渡流区 |
范围 |
13 < Re ε < 70 |
23 < Re D < 300 |
10 < Re ε < 100 |
30 < Reε< 320 |
|
关系式 |
f=74.7 Re ε -0.478 |
ΨD =87.2 Re D -0.491 |
f=57.7 Re ε -0.568 |
ΨD =646 Reε-0.530 |
|
|
湍流区 |
范围 |
70 < Re ε < 2000 |
300 < Re D < 1100 |
100 < Re ε < 300 |
Reε>320 |
|
关系式 |
f=22.3 Re ε -0.194 |
ΨD =17.0 Re D -0.205 |
f=10.8 Re ε -0.205 |
ΨD =80.1Reε-0.141 |
|
|
完全湍流区 |
范围 |
Re ε > 2000 |
Re D < 1100 |
Re ε > 300 |
-------------- |
|
关系式 |
f=5.11 |
ΨD =2.53 |
f=2.10 |
-------------- |
|
