HDHX呼吸阀系列

发布日期：2017/7/26 15:14:12　所属分类：石化管道设备　访问统计：2568

HDHX呼吸阀系列



HDHXI、HDHXII型单呼阀



                               表  单呼(吸)阀零部件材料

阀体材料	碳钢WCB、不锈钢304、316、铝合金、喷F30
正压阀盘材料	不锈钢304、316、铝合金、碳钢喷F30
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度 ℃	-30~60



                                表  单呼(吸)阀法兰连接尺寸

DN	25/50	80	100	150	200	250	300
H	250	400	400	470	550	620	700
H1	110	160	160	200	250	290	320
L	300	420	420	520	650	760	880
L1	165	250	250	320	400	480	550





表 碳钢喷F30单呼(吸)阀法兰连接尺寸



HDHXG型全天候单呼阀



概述：HDHXG型呼吸阀用于油及液体罐上，来排除罐内的正压和负压气体，使罐内液体进出方便。如罐体上不装呼吸阀罐内的液体进出有一定的障碍，很可能出现罐体变型和振动，该产品设计合理，结构简单，使用方便;是储罐的必备产品，不可缺少。





性能及特点：

1. 新型全天候呼吸阀壳体选用铸铁、铸钢和铝合金，耐腐蚀性好；
2. 阀盘采用四氟材料，耐低温，防冻性能好；
3. 结构简单，易检修，较安全方便；
4. 新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。







                       表   HDHXG全天候呼吸阀主要技术参数

A级正压	355Pa (36毫米水柱)
负压	295Pa (30毫米水柱)
B级正压	980Pa (100毫米水柱)
负压	295Pa (30毫米水柱)
C级正压	1765Pa (180毫米水柱)
负压	295Pa (30毫米水柱)



                        表   HDHXG 全天候呼吸阀零部件材料

阀体材料	碳钢WCB、不锈钢304、316、铝合金、PTFE
正压阀盘材料	不锈钢304、316、铝合金、PTFE
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度 ℃	-30~60











适用范围：

1. 新型全天候呼吸阀适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。

2.可与新型波纹阻火器配套使用。



                       表  HDHXG型全天候呼吸阀国标法兰连接外形尺寸（GB、JB）

规格	安装尺寸（毫米）
	D1	D	D3	H	M-h
DN25	70	100	115	180	4×10
DN50	110	140	160	255	4×12
DN80	150	185	213	260	4×16
DN100	170	205	265	290	4×16
DN150	225	260	305	330	8×16
DN200	280	315	355	350	8×16
DN250	335	370	420	400	12×16



                          表2-6 美标法兰HDHXG型全天候呼吸阀连接外形尺寸

                              （ANSI、API、ASME   可供JIS标准）

规格	安装尺寸（mm）
	D1	D	D3	H	M-h
1"	79.5	108	115	180	4×15
2"	120.5	152	160	255	4×19
3"	152.5	190	213	260	4×19
4"	190.5	229	265	290	8×19
6"	241.5	254	305	330	8×22
8"	298.5	343	355	350	8×22
10"	362	406	420	400	12×25

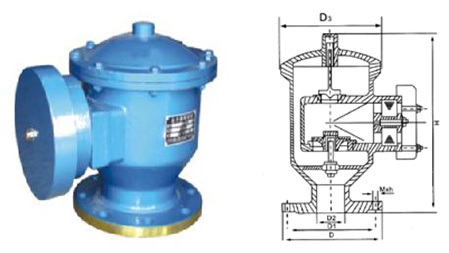

HDHXZ型防爆阻火呼吸阀



概述：

HDHXZ型全天候防爆阻火呼吸阀。该产品集阻火器与呼吸阀为一体,结构新颖。它是石化储罐常用的新型安全设备，其优点是阻火呼吸性能好，重量轻，维修方便。该产品适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在-35℃-60 ℃的温度环境中正常工作。



性能及特点：



1.壳体选用铸钢和铝合金，耐腐蚀性好；

2.波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好；

        3.结构简单，易检修，较安全方便；







                        表   HDHXZ型防爆阻火呼吸阀主要技术参数

A级正压	355Pa (36毫米水柱)
负压	295Pa (30毫米水柱)
B级正压	980Pa (100毫米水柱)
负压	295Pa (30毫米水柱)
C级正压	1765Pa (180毫米水柱)
负压	295Pa (30毫米水柱)



表   HDHXZ型防爆阻火呼吸阀零部件材料

阀体材料	碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料	不锈钢304、316、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度 ℃	-30~60
操作压力 Pa	-295~98000 　-30mmH2O~+10000mmH2O



表  HDHXZ防爆阻火呼吸阀国标法兰连接外形尺寸： GB、JB

规格	安装尺寸（mm）
	D1	D	D3	H	M-h
DN50	110	140	160	255	4×12
DN100	170	205	235	480	4×16
DN150	225	260	295	547	8×16
DN200	280	315	355	658	8×16
DN250	335	370	420	705	12×16



                   表 HDHXZ型防爆阻火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准

规格	安装尺寸（mm）
	D1	D	D3	H	M-h
2"	120.5	152	160	255	4×19
4"	190.5	229	265	290	8×19
6"	241.5	254	305	330	8×22
8"	298.5	343	355	350	8×22
10"	362	406	420	400	12×25





HDHXZT型带双接管阻火防爆呼吸阀



概述：



带双接管阻火呼吸阀是装在室内固定储罐顶上的接管阻火呼吸作用，它能对石油储罐内外压差进行自动调节，其性能可靠、稳定，完全符合石油工业部SY7511-87标准。



适用范围：



带双接管阻火呼吸阀适用于储存内点低于28℃的甲类油品和闪点低于100℃乙油品，如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。

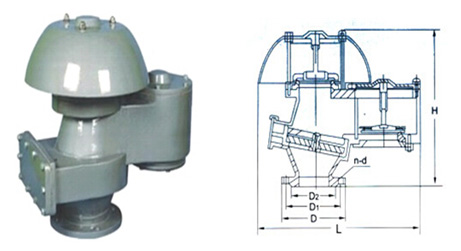

HDHXQZ型防火呼吸阀



性能及特点：



防火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。



1.该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。



2.该阀具有防冻性能，适用于寒冷地区。







                       表  HDHXQZ型防火呼吸阀主要技术参数

正压	353Pa （36mmH2O）， 980.7Pa（100mmH2O）
负压	294.2Pa（36mmH2O）



                           表   HDHXQZ型防火呼吸阀零部件材料

阀体材料	碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料	不锈钢304、316、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度 ℃	-30~60



                     表   HDHXQZ型防火呼吸阀国标法兰连接外形尺寸（ GB、JB ）

规格	安装尺寸（mm）
	D1	D	L	H	N-d
DN50	Ø110	Ø140	362	360	4×14
DN80	Ø170	Ø185	513	445	4×18
DN100	Ø170	Ø205	513	445	4×16
DN150	Ø225	Ø260	640	610	8×18
DN200	Ø280	Ø315	770	700	8×18
DN250	Ø335	Ø370	918	828	12×18
DN300	Ø395	Ø435	1050	910	12×23



                  表  HDHXQZ型防火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准

规格	安装尺寸（mm）
	D1	D	L	H	N-d
2"	120.5	152	362	360	4×14
3"	152.5	190	513	445	4×18
4"	190.5	229	513	445	4×16
6"	241.5	254	640	610	8×18
8"	298.5	343	770	700	8×18
10"	362	406	918	828	12×18
12"	483	432	1050	910	12×23
