HDSH系列视镜

发布日期：2017/7/26 15:39:41　所属分类：石化管道设备　访问统计：2312

HDSH系列视镜



产品简介：视镜（HDSH型）用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可或缺的附件。我公司主要参照《化工管道手册》和HG501-502-86《压力容器视镜》等有关资料设计制造，也可按客户要求设计制造。



产品特点：我公司生产的视镜具有安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性。



主要参数及性能指标：



壳体材质 Body	视窗材质 Glass Material	S密封件 Seal Material	工作温度 Ambient Temperature	操作压力 Operating Pressure	连接方式 Joint type	允许急变温 度
碳钢 CS、 不锈钢、 搪玻璃、 FRP、   CPVC、   PVC、 PP	钢化硼硅玻璃 Borou Silicom	丁腈橡胶NBR 聚四氟乙烯 PTFE	-10~250℃	0.6~2.5MPa	螺纹连接 Threaded 法兰连接 Flange Joint 对焊连接 Butt Welding	120~20℃
	石英玻璃 Quartz glass		-30~800℃	0.6~1.0MPa		280~20℃
	钠钙玻璃 Natrium&Calcium		0~80℃	0.6~1.0MPa		550~20℃



视镜分类

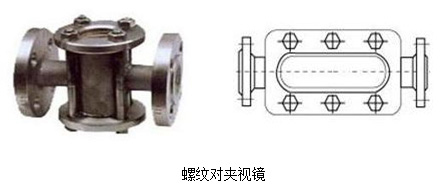

直通视镜（HDSH-Ⅰ）







规格型号：

Pg=2.5公斤/厘米2
公称直径DN	外形尺寸		玻璃板		重量（公斤）
	H	L	直径	厚度
25	200	181	65	10	8
32	260	226	95	15	15
40	260	226	95	15	16
50	320	266	140	20	25.5
65	320	266	140	20	27.5
80	360	300	165	20	34
100	360	300	165	20	36.5
125	440	356	165	20	47.5
150	440	356	165	20	52
Pg=6公斤/厘米2
公称直径DN	外形尺寸		玻璃板		重量（公斤）
	H	L	直径	厚度
25	200	189	65	10	9.3
32	260	234	95	15	16.7
40	260	234	95	15	18
50	320	278	140	20	30
65	320	278	140	20	32.6
80	360	308	165	20	37
100	360	308	165	20	40
125	440	364	165	20	51
150	440	364	165	20	53

^*注：直通视镜根据连接方式不同可分为内螺纹直通、法兰直通、对焊直通等，根据材质可分为玻璃直通、不锈钢直通、非金属直通等，客户订购时可与我司技术部进行联系，以便为您确定适合准确的视镜。

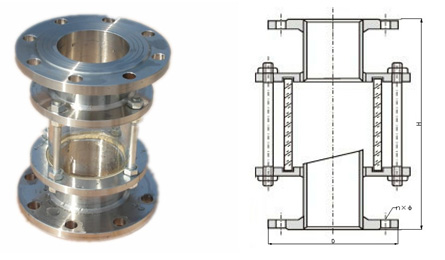

2.2 玻璃管视镜（HDSH-Ⅱ）







规格型号：

G	DN	玻璃管径	H	D	n×φ
1/2	15	φ40×100	250	95	4×φ14
3/4	20	φ50×100	250	105	4×φ14
1	25	φ50×100	250	115	4×φ14
11/4	32	φ60×100	250	135	4×φ18
11/2	40	φ70×100	250	145	4×φ18
2	50	φ70×100	250	160	4×φ18
2/21	65	φ95×100	250	180	4×φ18
3	80	φ115×100	250	195	4×φ18
4	100	φ120×100	250	215	4×φ18
5	125	φ140×100	250	245	4×φ18
6	150	φ170×100	250	280	4×φ23

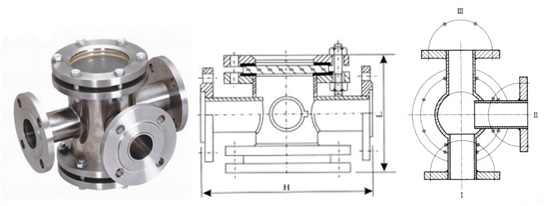

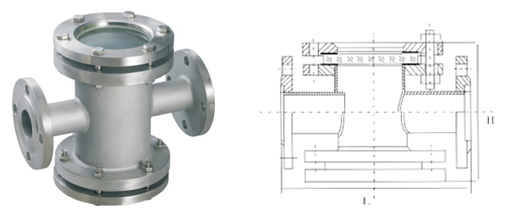

三通视镜（HDSH-Ⅲ）





三通视镜分为等径三通视镜与异径三通视镜两种。等径三通视镜主要使用在管道的分支点上,既做为三通接头，又包含有视镜的功能；异径三通视镜则使用在管道的拐角处，视镜就相当于一个直角弯头，而另一通孔则做为清洗检测的放料排污孔。







规格型号：

产品型号 代号	公称直径 DN			外型尺寸 mm		备注
	I	II	III	H	L
HDSH-Ⅲ	25	40	40	260	226	本系列视镜 工作压力 0.25MPa
	25	50	50	320	226
	25	65	65	320	266
	40	80	80	360	300
	40	100	100	360	300
	25	40	50	320	266
	40	50	65	320	266
	50	65	80	360	300
	50	80	100	360	300
	25	40	40	260	234	本系列视镜工作压力0.6MPa
	25	50	50	320	278
	25	65	65	320	278
	40	80	80	360	308
	40	100	100	360	308
	25	40	50	320	278
	40	50	65	320	278
	50	65	80	360	308

^*注：三通视镜根据材料可分为碳钢视镜，不锈钢视镜等，客户订购时可与我司技术部进行联系，以便为您确定适合准确的视镜。我司也可制造四通视镜或其他尺寸的视镜，欢迎来电咨询。

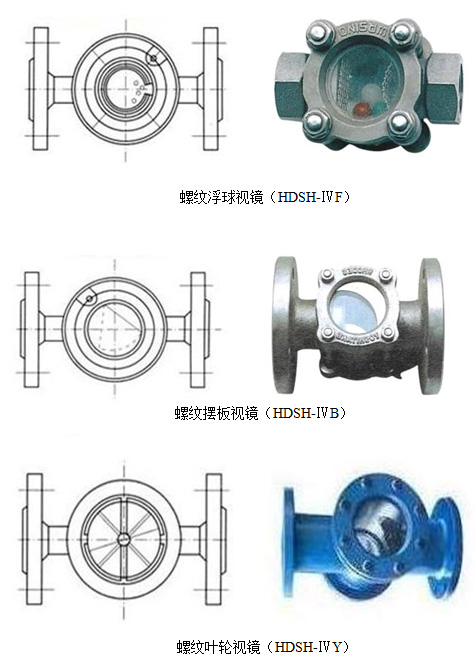

螺纹连接视镜（HDSH-Ⅳ）



螺纹直通视镜是直通视镜里的一种主要样式，与常规的直通视镜主要的差别就是连接方式的不同。螺纹直通视镜一般采用55度锥螺纹与NPT螺纹连接。根据内部结构又可以分为螺纹浮球视镜（HDSH-ⅣF），螺纹摆板视镜（HDSH-ⅣB），螺纹叶轮视镜（HDSH-ⅣY）。外型样式有单压式，对夹式两种。







螺纹视镜适用于排液或受槽前的回流，冷却水等液体管路上以观察液体流动情况。确保生产的安全与产品的质量，是管道上不可或缺的一个配件。







附：管道视镜连接方式



管道视镜与管路或设备之间的连接方式的选择是否正确合适，会直接影响到管道与管道视镜产生跑、冒、滴、漏现象的机率。常见管道视镜的连接方式包括：法兰连接、对焊连接、螺纹连接、卡箍连接、对夹连接,软管接头连接等连接形式。



1、法兰连接



法兰连接是视镜中用得较多的连接形式。法兰有突面（RF）、平面（FF）、凸凹面（MF）等之分。按结合面形状又可分为以下几种：

a、光滑式：用于压力不高的管路，加工比较方便；

b、凹凸式：工作压力较高，可使用中硬垫圈；

c、榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较

   好；

d、梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀

   门，或高温阀门；

e、透镜式：垫圈是透镜形状，用金属制作，使用于工作压力≥100公斤/平方厘米

   的高压阀门，或高温阀门；

f、O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，

   而发展起来的，它在密封效果上比一般平垫圈可靠。



2、对夹连接



管道视镜安装在两片法兰中间，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。



3、焊接连接



对焊连接：视镜两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。



承插焊连接：视镜两端按承插焊要求加工，与管道通过承插焊连接。



4、螺纹连接



 螺纹连接是一种简便的连接方法，常用于小口径管道视镜。视镜按各螺纹标准加工，有内螺纹和外螺纹两种。与管道上螺纹对应。



螺纹连接分两种情况：



 a、直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中，聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果较好，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。



b、间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。



5、卡箍连接



这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压视镜。如卫生级快装视镜。









6、皮管接头连接



皮管接头连接方式适合采用胶管的管路上,连接方便简单,密封可靠。



7、其它的连接方式



 以上是视镜中较常用的连接方式.但是使用者有时候无法采用常规的连接方式，要根据具体情况具体对待。另外设计或是混合连接方式。



备注：a、各种连接方式都须参照相应的标准，需要明确了解用户要求的标准，避免所选用阀门无法安装。



            b、通常大直径的管道与阀门连接采用法兰式连接，小直径的管道与阀门用螺纹式连接。
