HDZ阻火器



概述：阻火器（又名防火器、隔火器）：是用来阻止易燃气体和易燃液体蒸气的火焰向外蔓延的安全装置。



阻火器因阻止介质气体火焰的传播速度不同，内部阻火层结构也不同。而实际的阻火层尺寸主要取决于火焰速度，又与储罐和管线系统的允许压力降有关。 阻火器是安装在储罐放空接口或易燃气体管道上的安全装置。



结构特点



1、结构合理，重量轻，耐腐蚀；

2、易检修，安装方便；

3、阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。



 性能



1、阻爆性能合格，连续15次阻爆性能试验每次都能组火；

2、耐烧性能合格，耐烧试验1小时无回火现象；

3、壳体水压试验合格。



适用范围



（1）    输送易燃和可燃气体的管道；

（2）    储存石油及石油产品的油罐；

（3）    有爆炸危险系统的通风管道；

（4）    油气回收系统；

（5）    取回热炉燃烧气体的管网；

（6）    内燃机排气系统；



 主要技术参数



适用于：储存闪点低于60℃的石油化工产品，如：汽油、煤油、轻柴油、甲苯等。工作温度≤480℃；

壳体材质：碳钢、铝合金、不锈钢：SUS304、SUS304L、SUS316、SUS316L；

阻火芯件材质：不锈钢波纹板；

防爆级别：BS5501：IIA、IIB、IIC；

制造、检测标准：按照GB5908-86标准执行；

法兰标准：HG20594-97PN1.0。

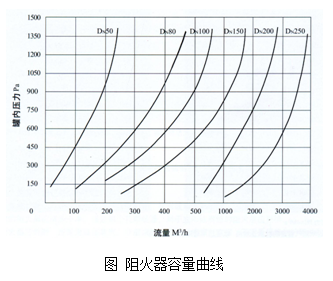

                                     阻火器容量曲线：





产品分类



储罐波纹阻火器（HDZH-Ⅰ）



储罐阻火器是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。其中波纹阻火器的气流孔径要求更少，一般要求孔径小至0.01mm以下，同时要保证大流量气体通过。故要求阻火芯体不能是常规的波纹阻火结构的材质，而应是纳米级的多孔材料组成。本阀可与呼吸阀配套使用,亦可单独使用。







                            表 储罐波纹阻火器规格型号

规格	型号	安装尺寸（mm）
		D2	D	L	H	nxΦ
DN50	HDZH-Ⅰ-50	Φ110	Φ140	220	235	4X14
DN80	HDZH-Ⅰ-80	Φ150	Φ185	280	270	4×18
DN100	HDZH-Ⅰ-100	Φ170	Φ205	325	275	4×18
DN150	HDZH-Ⅰ-150	Φ225	Φ260	425	290	8×18
DN200	HDZH-Ⅰ-200	Φ280	Φ315	495	305	8×18
DN250	HDZH-Ⅰ-250	Φ335	Φ370	595	320	12×18

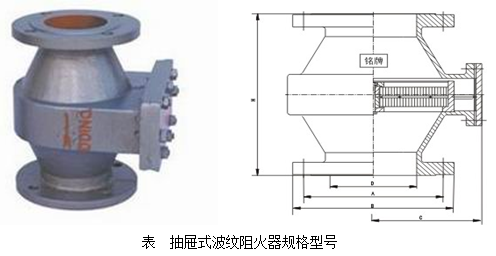

抽屉式波纹阻火器（HDZH-Ⅱ）



HDZH-Ⅱ抽屉式阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。本阀可与呼吸阀配套使用,亦可单独使用。本类阀门在管道中一般应当按照工况正确安装。



 HDZH-Ⅱ抽屉式阻火器作用：防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。







                            表  抽屉式波纹阻火器规格型号

规格	型号	安装尺寸（mm）
		D	A	B	C	H
DN50	HDZH-Ⅱ-50	50	110	140	114	210
DN100	HDZH-Ⅱ-100	100	170	205	150	284
DN150	HDZH-Ⅱ-150	150	225	260	185	375
DN200	HDZH-Ⅱ-200	200	280	315	230	445
DN250	HDZH-Ⅱ-250	250	335	370	276	500
DN300	HDZH-Ⅱ-300	300	395	435	276	500
DN400	HDZH-Ⅱ-400	400	495	535	350	520
DN500	HDZH-Ⅱ-500	500	600	640	400	550

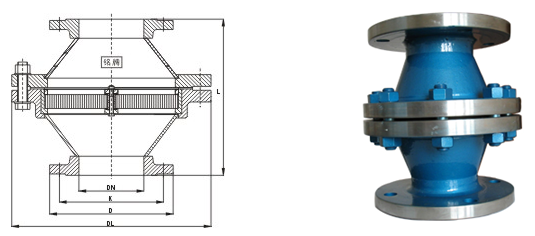

阻爆燃型管道阻火器（HDZH-Ⅲ）



                                                              表  阻爆燃型管道阻火器规格型号

规格	PN(MPa)	外形尺寸(mm)				螺栓
	HG20592-97	K	D	DL	L	数量	螺纹
DN50	PN1.6	125	165	245	240	4	M16
DN80		160	200	280	250	8	M16
DN100		180	220	335	260	8	M16
DN150		240	285	460	360	8	M20
DN200		295	340	520	420	12	M20
DN250		355	405	580	430	12	M24
DN300		410	460	705	450	12	M24

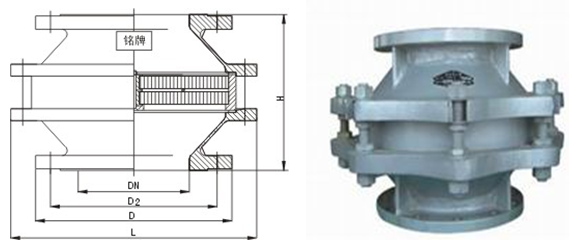

砾石管道阻火器（HDZH-Ⅳ）



表3-4 砾石管道阻火器规格型号

公称通径	SIZE	15	20	32	40	50	65	80	100
DN	in	1/2"	3/4"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
安装尺寸	L	57	57	89	89	108	159	159	159
	H	365	365	420	420	461	461	550	550

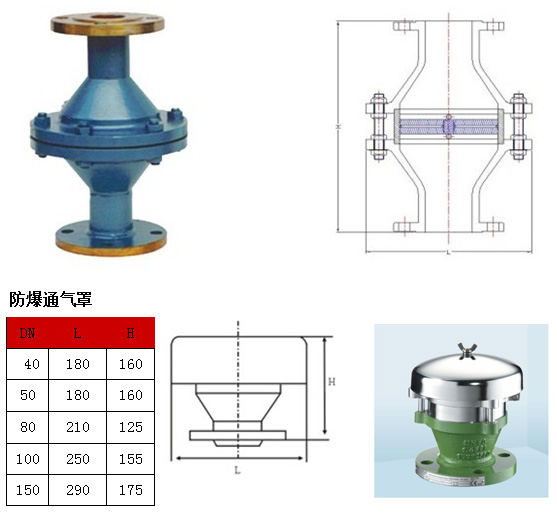

散热放空管道阻火器（HDZH-Ⅴ）



表   散热放空管道阻火器规格型号

公称通径	SIZE	20	25	32	40	50	80	100	150	200
DN	in	3/4"	1"	1 1/4"	1 1/2"	2"	3"	4"	6"	8"
安装尺寸	L	108	159	159	219	219	273	273	325	325
	H	334	338	372	376	376	458	462	490	506
